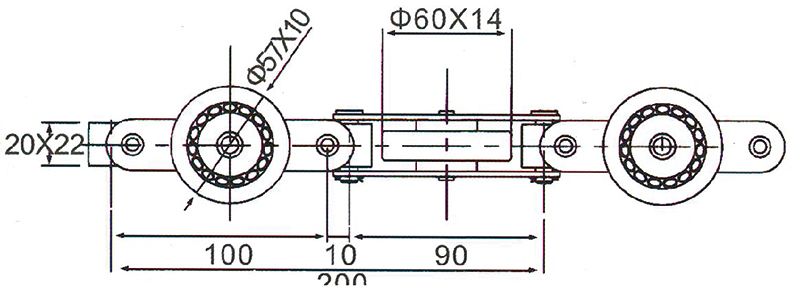

每200mm有2个走轮, -一个导轮和2个十字节。走轮和导向轮各用双链板通过十字节和销轴相连接。走轮销轴中间挂.上可拆式吊板后即能悬挂运送物件。它们的走轮和导向轮都采用滚珠轮结构。链板采用专用优良钢材,淬火硬度适中,出厂前均规定好许用拉力三倍的拉力试验。

产品结构图

驱动装置

　　驱动装置的动力通过调整电机经皮带传至摆线针轮减速器,再由减速器经链条链轮至驱动主轴,然后由驱动轮直接带动输送链条在封闭轨内腔运动以传输悬挂物件前行,当运行中出现故障而造成牽引|力超载时,本驱动装置上所设的可调式安全离合器瞬即自动脱开啮合,同时其可移动的半离合器压迫电气行程开关,使电机停转和整个线路停止运行。故障排除后,使离合器端面重新啮合,此时不作任何调整即能开机正常运行。

驱动结构

直轨

水平弯轨

涨紧装置

上拱下挠弯轨

括架

吊板

回转装置

安装吊架

炉内吊架

检查轨道

旋转吊架

温度伸缩头

主要技术参数
